火電機組蒸汽系統中水和蒸汽中有害雜質的連續測量是保證大型火電機組安全經濟運行的主要手段之一。國內外通常采用測量氫電導率的方法來監測水汽系統的水純度，它能靈敏地反映水和蒸汽中陰離子雜質的總量。具體地，首先將水樣通過氫陽離子交換樹脂交換柱，以去除堿化劑對電導率的影響，然后測量氫離子交換后的水的電導率，稱為氫電導率。

氫電導率測量的意義

根據氫電導率的測定方法，被測水樣通過氫型陽離子交換樹脂后，陽離子被除去，水樣中只剩下陰離子(如cl-、SO-、PO-、NO5、HCO5和F-)及相應的氫離子，而水中的氫氧根離子被氫離子中和并消耗掉，這在電導中沒有體現。因此氫電導率的測定可以直接反映水中雜質陰離子的總量。假設某個離子占主導地位，則該離子的最大濃度可以從氫電導率中估算出來。例如，設置水樣中其他陰離子的濃度為0，因此水中HCO(以CO2計)的最大濃度可根據氫電導率估算。例如，假設水樣中其他陰離子的濃度為零，則可根據氫電導率估算水中CI-的最大濃度。

如果對照給水的氫電導率(25℃)小于0.07pS/cm，則水中Cl-濃度不會超過2μg/L，這樣通過簡單的氫電導率，就可以估算出某一有害陰離子的最大濃度和整個有害陰離子的控制水平。

在實踐中發現，部分國產電導率在線監測儀器的部分電導電極出水口過低，即低于測量電極的導流孔。這會造成以下問題:(1)測量電極不能完全浸入水中，使電導池常數發生變化，與電極上標注的電導池常數不同，這樣會造成較大的測量誤差(測得的電導率明顯較低)；(2)由于外電極的導流孔位于出水孔上方，測量電極中的水不流動。當水樣的電導率發生變化時，測量電極中的水樣為“死水”，電導率儀顯示的結果并不是當前水樣的電導率

我們的解決辦法，檢查電導電極的出水位置是否低于測量面板的導流孔。如果存在，應更換或修改電極。改造措施是將電極殼出口孔上移，使其高于電極導流孔。

此外，應檢查并校正電極的電導池常數。如果采用“標準溶液法”校準電極常數，將電極從在線裝置上取下，浸入已知的標準溶液中進行校準可能會產生誤差，因?yàn)閷?shí)際使用中電極浸入水樣的高度不同，使用中的電極常數與“標準溶液法”校準的電極常數不同。

建議用“替代法”檢查和校正電極的電導池常數。檢查前，徹底清潔被測電極傳感器，將電極浸入被測儀器范圍內的穩定水樣中，將電導率 instrument的電極常數設置為1，讀取電導率 instrument的指示值K。斷開電導率儀表傳感器的接線，用精度優于0.1的交流電阻箱更換傳感器并與二次儀表連接。調節電阻箱的輸出值，使電導率的值和k值，讀取電阻箱值Rx。替代法測電極常數。

測試水樣先通過氫強酸陽離子交換樹脂，去除帶入水中的游離氨，陽離子全部轉化為H+離子，然后進入流動池進行測試。這時，電導率是氫電導率。

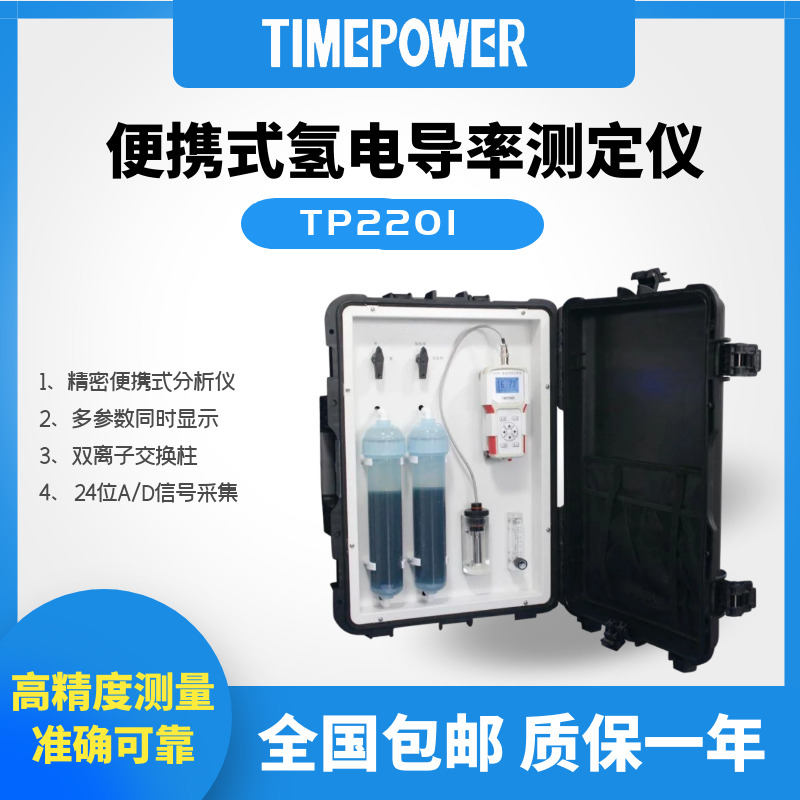

TP2201便攜式氫電導率分析儀符合DL/T502.29 火力發電廠水汽分析方法 第二十九部分：氫電導率的測定
