實驗過程

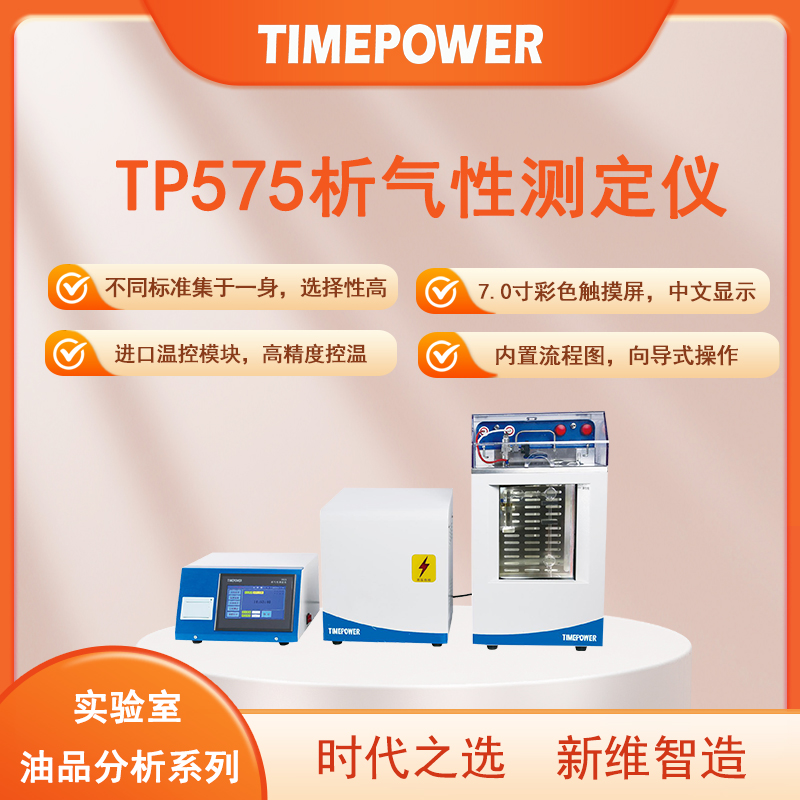

析氣性測定儀是用于檢測絕緣油在電場和電離作用下析氣性能的專用設備，其依據的標準包括GB/T11142-89《絕緣油在電場和電離作用下析氣性測定法》和NB/SH/T0810-2010《絕緣油在電場和電離作用下析氣性測定法》。以下是該設備的實驗過程：

1. 樣品準備 ：
   • 選取待測的絕緣油樣品，確保其經過干燥處理，以去除其中的水分和雜質。
   • 將絕緣油樣品進行氫氣飽和，以模擬實際工作環境中的氣體條件。
2. 設備設置 ：
   • 根據實驗標準，設置析氣性測定儀的參數：電壓為10kV，頻率為50Hz，油溫為80℃，測試時間為120分鐘。
   • 確保設備的安全防護開關處于開啟狀態，以保障實驗過程的安全性。
3. 樣品加載 ：
   • 將處理好的絕緣油樣品注入測定儀的測試容器中，確保油液面達到規定的高度。
   • 蓋好容器蓋，確保密封性良好，防止氣體泄漏。
4. 實驗開始 ：
   • 啟動析氣性測定儀，設備將自動開始加熱并調節油溫至設定值。
   • 當油溫達到80℃時，設備將施加10kV、50Hz的電壓，開始對絕緣油進行電場和電離作用下的析氣性測試。
5. 數據記錄 ：
   • 在測試過程中，析氣性測定儀將自動記錄絕緣油的析氣量、析氣速率等關鍵數據。
   • 設備通常具有自動儲存功能，可以保存多達1000個檢測結果，方便后續查看或打印。
6. 實驗結束 ：
   • 測試時間達到120分鐘后，設備將自動停止實驗。
   • 關閉安全防護開關，斷開電源，等待設備冷卻后進行后續操作。
7. 結果分析 ：
   • 根據記錄的析氣量、析氣速率等數據，分析絕緣油的析氣性能。
   • 將實驗結果與標準值進行對比，評估絕緣油的質量是否符合要求。

注意事項

在使用析氣性測定儀進行實驗時，需要注意以下幾點：

1. 安全 ：
   • 在實驗過程中，必須嚴格遵守安全操作規程，確保設備的安全防護開關處于開啟狀態。
   • 實驗結束后，必須等待設備冷卻后再進行后續操作。
2. 參數準確 ：
   • 在設置設備參數時，必須確保電壓、頻率、油溫等參數符合實驗標準的要求。
   • 定期檢查設備的校準情況，確保測量結果的準確性。
3. 樣品處理 ：
   • 絕緣油樣品必須經過干燥和氫氣飽和處理，以消除其對實驗結果的影響。
   • 確保樣品在測試容器中的裝載量符合規定要求。
4. 數據記錄 ：
   • 實驗過程中應實時記錄關鍵數據，以便后續分析和評估。
   • 確保設備具有自動儲存功能，并定期檢查數據的完整性。
5. 設備維護 ：
   • 定期對析氣性測定儀進行維護和保養，確保其處于良好的工作狀態。
   • 檢查設備的各個部件是否完好，如有損壞應及時更換。
