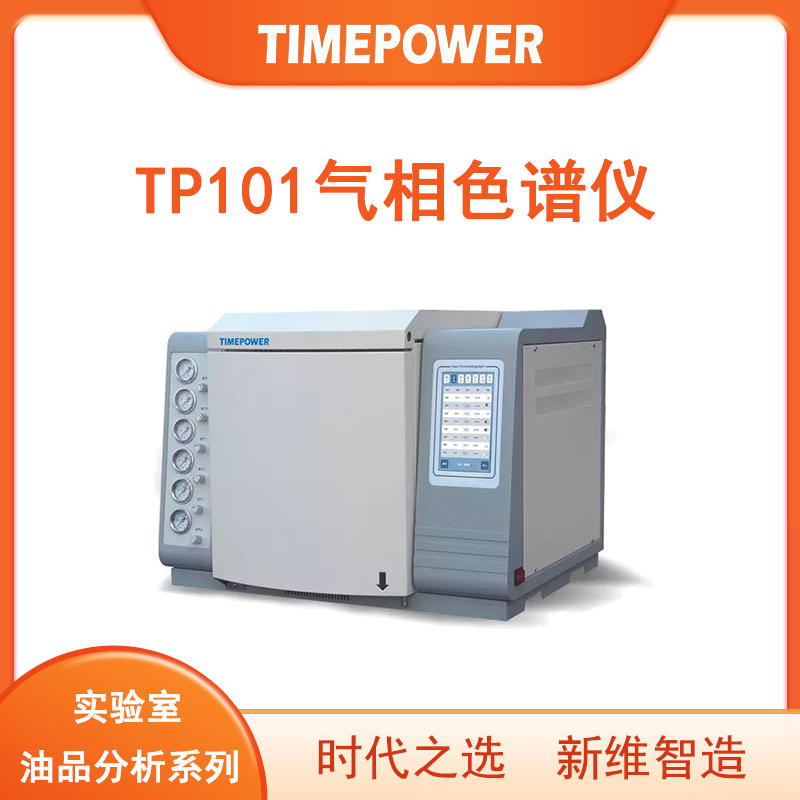

TP101氣相色譜儀實驗過程詳解：絕緣油中溶解氣體分析

引言

在電力設備運維領域，絕緣油中溶解氣體的組分含量分析是判斷充油設備是否存在潛伏性故障的關鍵技術手段。TP101氣相色譜儀依據GB/T17623-2017、DL/T703-2015及GB/T7252-2001等國家標準設計制造，采用多柱并行分析技術，可高效精準測定絕緣油中H?、CH?、C?H?、C?H?、C?H?、CO和CO?等關鍵氣體組分。本文將系統闡述其實驗操作流程及技術要點。

一、實驗準備階段

1. 儀器初始化
   • 開啟TP101主機電源，系統自動啟動WinXP/Win7/Win10兼容工作站軟件，通過8吋彩色觸摸屏完成人機交互初始化。
   • 微機溫度控制系統啟動八路獨立溫控模塊，對進樣口（250℃）、檢測器（300℃）、三根色譜柱（柱箱初始溫度50℃）進行預熱，利用柱箱自動后開門技術實現近室溫精準控制。
2. 網絡連接配置
   • 通過儀器內置的3個獨立IP地址，同步連接實驗室工作站、質檢科分管終端及技術監督局遠程監控平臺，確保多層級實時數據共享。
3. 標準氣體校準
   • 注入含已知濃度（如H? 50μL/L、CH? 100μL/L）的混合標準氣體，采用十六階程序升溫模式（50℃→200℃@15℃/min）建立七組分定量校正曲線，驗證檢測器線性范圍（R2≥0.9995）。

二、樣品處理與分析流程

1. 絕緣油樣采集
   • 使用全玻璃注射器從變壓器放油閥取樣，遵循DL/T703-2015標準進行油樣脫氣處理，通過頂空平衡法提取溶解氣體。
2. 自動化進樣系統
   • 采用六通閥定量進樣裝置，注入1mL氣體樣品至氣化室，氮?dú)猓?9.999%純度）以30mL/min流速作為載氣，將樣品帶入色譜分離系統。
3. 三柱并行分離機制
   • 第一色譜柱（分子篩柱） ：分離H?、O?、N?等小分子氣體
   • 第二色譜柱（Plot Q柱） ：分離C?H?、C?H?、C?H?等烴類組分
   • 第三色譜柱（TDX-01柱） ：分離CO、CO?等含氧氣體
   • 各組分在固定相（改性聚乙二醇）與流動相（氮?dú)猓╅g進行動態分配平衡，通過反復吸附/解吸過程實現分離，保留時間差異達秒級精度。
4. 高靈敏度檢測系統
   • 分離后的組分依次進入氫火焰離子化檢測器（FID）和熱導檢測器（TCD），信號經16位ADC轉換后傳輸至工作站，采樣頻率達100Hz。

三、數據處理與故障診斷

1. 智能分析軟件
   • 工作站自動調用預置方法庫，對色譜峰進行高斯擬合處理，通過保留時間鎖定（RTL）技術實現七組分定性識別，峰面積積分相對偏差≤1.5%。
2. 三比值法故障判斷
   • 根據GB/T7252-2001導則，計算C?H?/C?H?、CH?/H?、C?H?/C?H?三組比值，通過編碼組合（如021對應高溫過熱故障）生成診斷報告。
3. 多終端數據同步
   • 分析結果實時推送至質檢科終端進行SOP符合性審查，同時上傳至技術監督局云平臺，支持移動端APP遠程調閱。

四、技術優勢總結

1. 高效分析能力：單次分析周期≤15分鐘，較傳統雙柱法效率提升40%
2. 模塊化設計：色譜柱、檢測器等關鍵部件支持熱插拔更換，維護停機時間＜30分鐘
3. 抗干擾性能：采用多處理器并行架構，電磁兼容性達IEC 61000-4-6標準Class 3級
4. 溯源體系：內置審計追蹤功能，滿足ISO 17025實驗室認證要求

結語

TP101氣相色譜儀通過創新的三柱并行分離技術和全流程數字化管控，實現了絕緣油氣體分析的精準化、標準化與智能化。其符合國際電工委員會IEC 60599標準的技術特性，為電力設備狀態檢修提供了可靠的數據支撐，在特高壓電網、核電站等關鍵領域具有重要應用價值。
